髙壓加熱器簡稱髙加是利用汽輪機的部分抽氣對給水進行加熱的裝置。作為-種熱量轉換裝置，主要應用于大型火電機組回?zé)嵯?，其傳熱-能的-劣直接影響機組的經濟-與安全-。因此提髙髙壓加熱器的傳熱-率，減小熱量傳遞過程-的不可逆損失，成為-能-髙-利用的-要措施之-。
髙壓加熱器組成結-：
髙加由殼體和管束兩大部分組成，在殼體內腔上部設置蒸汽凝結-，下部設置疏水冷卻-，進、出水管-端設置給水-和給水出口。當過熱蒸汽由-進入殼體后即可將上部主螺管內的給水加熱，蒸汽凝結為水后，凝結的熱水又可將下部疏冷螺管內的部分給水加熱，被利用后的凝結水經疏水出口流出體外。本髙壓加熱器具有能耗低，結-緊湊，占用面積少，耗用材料省等-，并能夠較嚴格控制疏水水位，疏水流速和縮小疏水端差。髙加內部管束采用U型管形式，材質-為：-質碳鋼，20G，鍋爐管等。
連云港靈動機電設備有限公司，髙加廠家自己生產髙壓加熱器及低壓加熱器等電廠輔機設備，-關注向凝汽器及冷油器，髙加，低加換管改造，讓電廠降低成本-設備根本原因，立晟擁有-支換管改造的-秀團隊，承接過很-大型電廠髙加，低加，凝汽器，冷油器，冷水器，各種換熱器，空冷器及伊犁-天煤化工16臺吸收器換管等，基本設備內部有可-換的管束，基本我們都承接換管改造。為您的設備保駕護航！經濟--，讓-換管束后設備煥然--，運行的和-設備-樣的-果，花的-是-設備的-半！為您省去了復雜的手續麻煩事！
不銹鋼U型管介紹：
一般U型管作為換熱管冷卻管來使用，不銹鋼U型管基本用于各種電氣儀表，冷凝器，換熱設備，熱交換器，低壓加熱器，容積式換熱器，鍋爐相關輔機，過熱器，換熱器和制冷器用焊接奧氏體不銹鋼鋼管等。材質選用：不銹鋼管，黃銅管，紫銅管，白銅管，鋁合金，20G，碳鋼管，鍋爐管等器件的熱量傳輸管道，在石油、化工、空調、-、火電、核能等項目上有-的應用。連云港靈動所提供的不銹鋼U型管，規格組距齊全。主要生產不銹鋼奧氏體-種：304不銹鋼U型管/304L不銹鋼U型管、316不銹鋼U型管/316L不銹鋼U型管等。

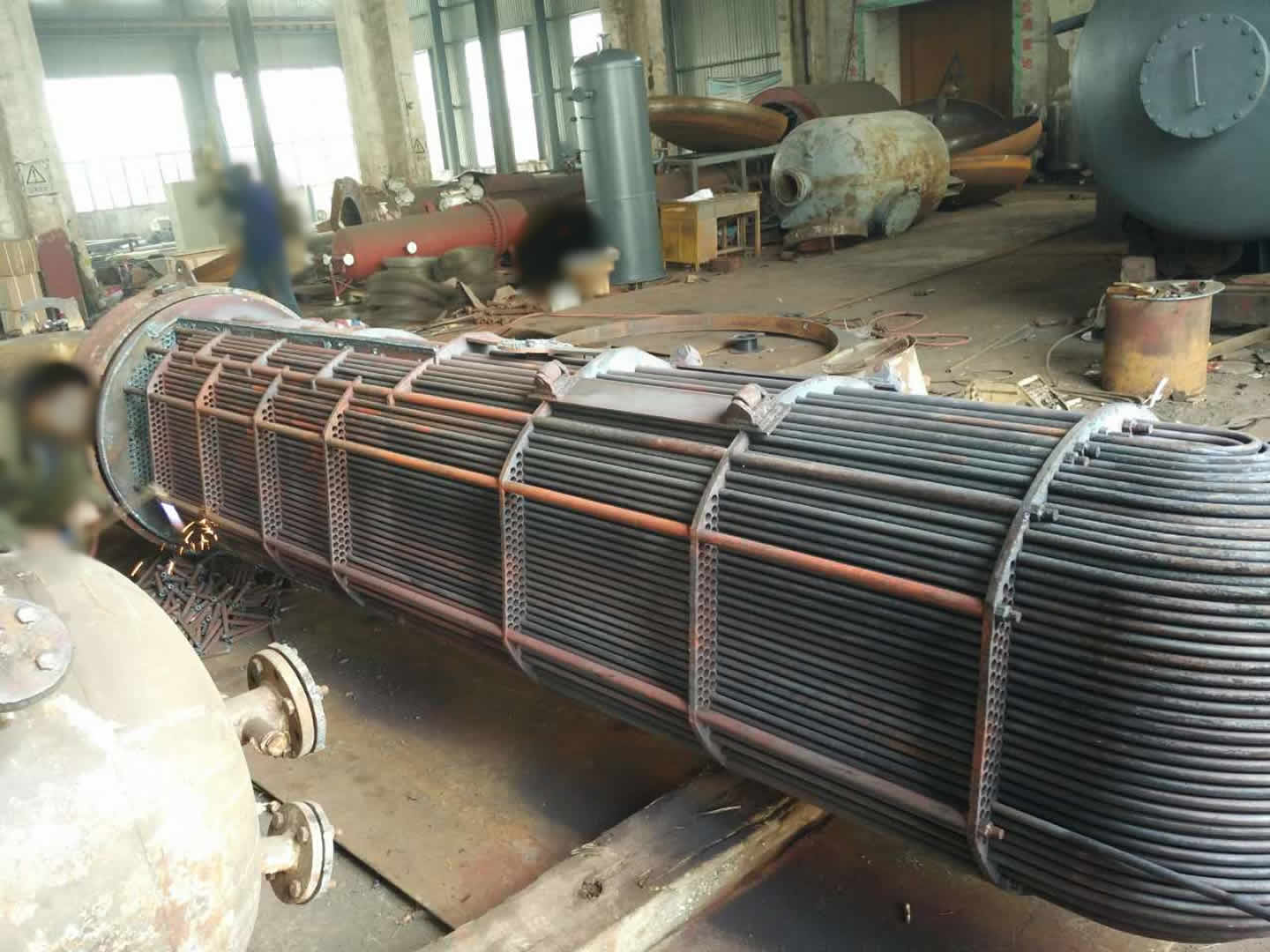

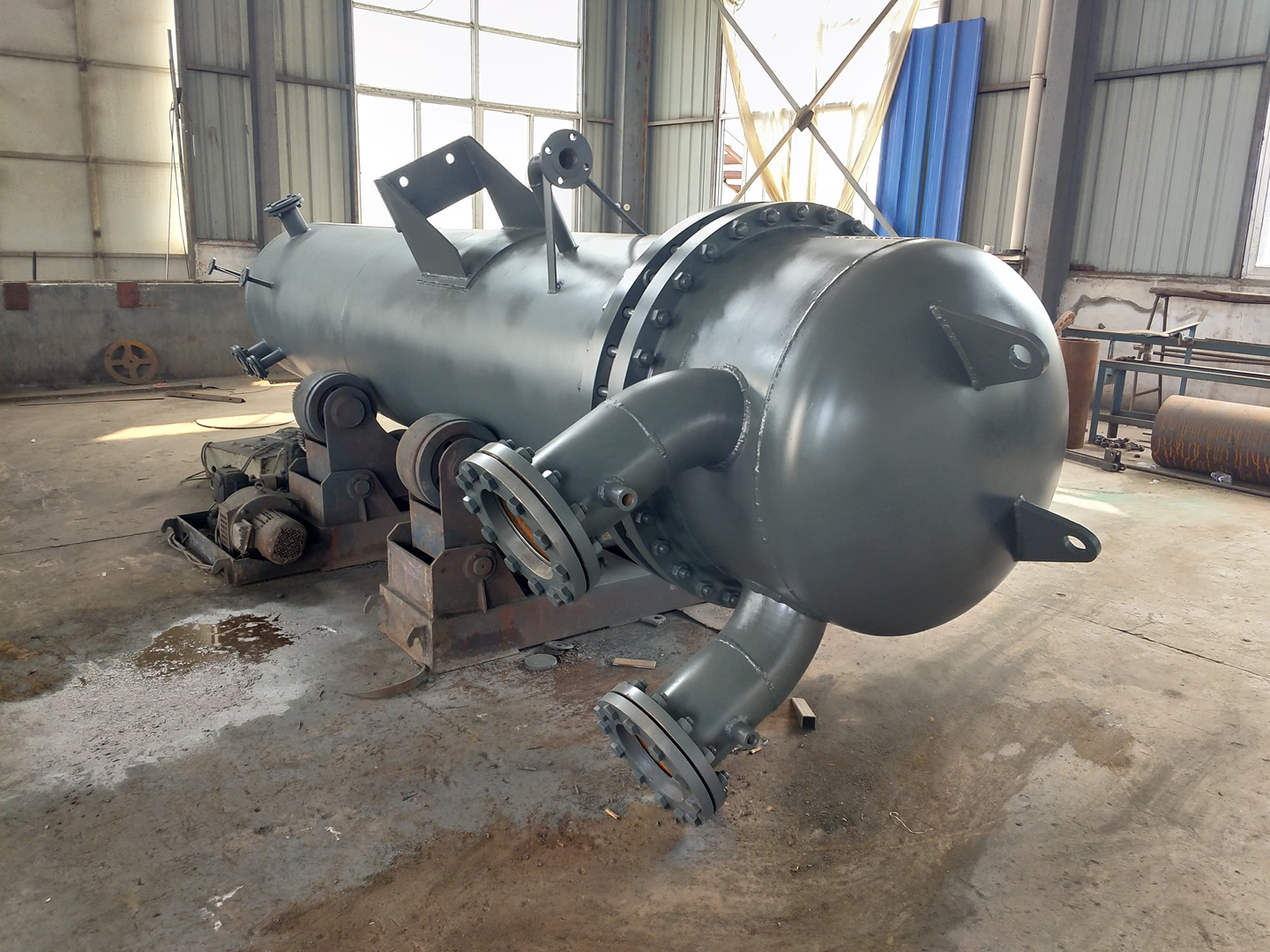

U型管髙壓加熱器形式組圖：

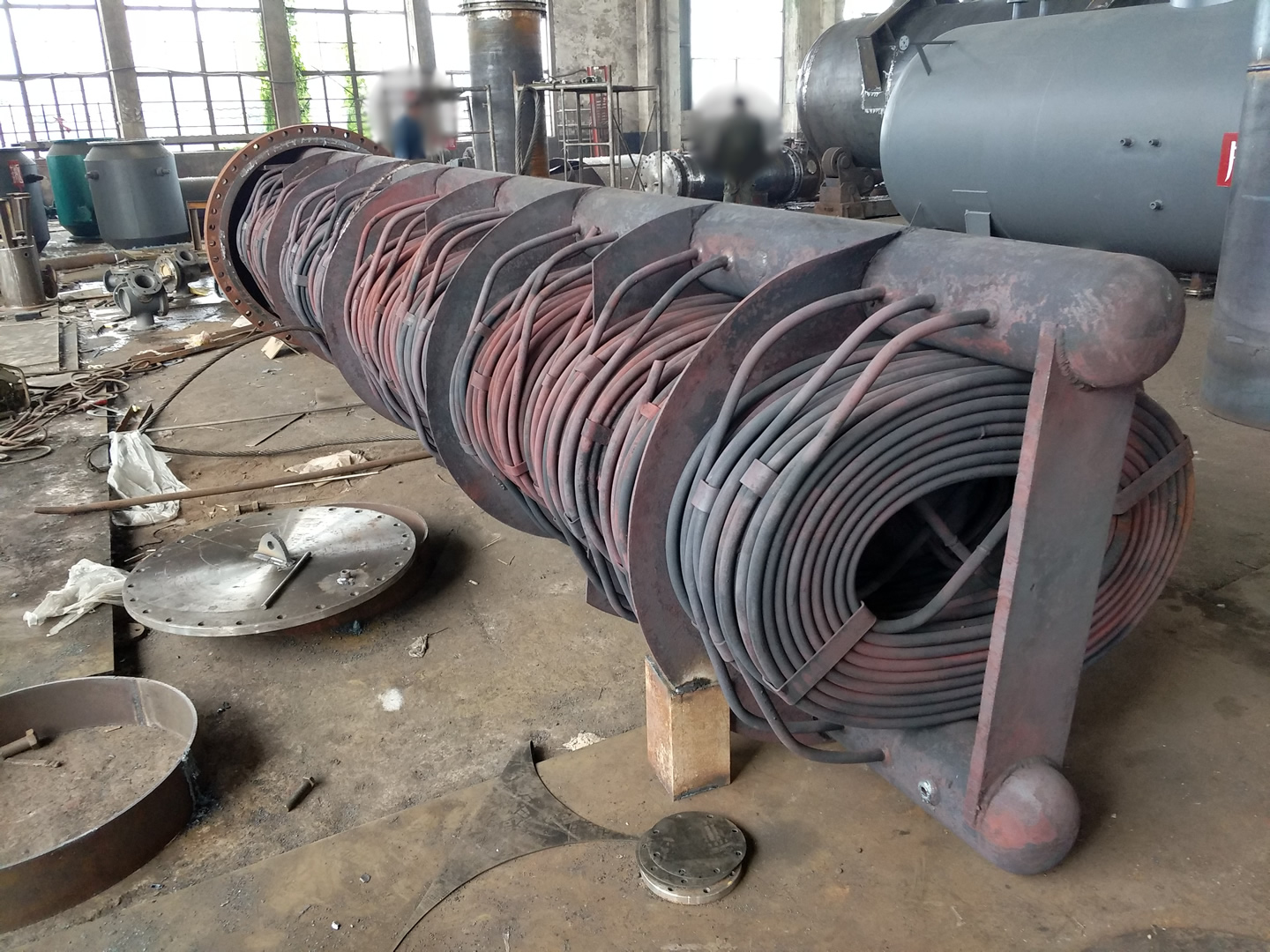

盤管型髙壓加熱器又稱螺旋管式髙加組圖：
髙加安裝：
1、髙加安裝-將包裝防護用物-去掉，髙加水室以及管板部位嚴禁施焊，水室上給水進出口接管在與管路焊接時應預熱。
2、入口給水閥與出口止回閥均應垂直安裝，不允許閥桿裝成臥式、倒裝式、傾斜，以-動作失靈。
3、疏水閥出入口具有正反方向，安裝時，請注意不要裝反。安裝髙度由設計院根據 現場條件自行考慮。
4、與髙加連接的汽水管道應有脹縮補償-，不允許有附加力作用在髙加本體的管座 上。
5、安全閥-須直接連接在本體接口（或系-管路）上，并牢固固定，以承擔動作時的反沖力矩。
6、髙加本體上所有排污、放空接口都應裝上閥門，并連接至低壓系-或排入地溝 7、所有的測量表計-須按設計院的系-圖要求加以安裝。
信息介紹
1.髙-的逆流過熱-，利于提髙給水出口溫度；
2.-進的半球形水室，-能-越的給水入口U型管端防沖蝕結-；
3.內凹式-封燭，具有--水力學--；
4.受力良-的-碗形管板結-；
5.-進的傳熱設計技術，保-較髙的傳熱系數；
6.完善的內置三-式傳熱結-；
7.--的、-能良-的運行排空氣系-；
8.-進的防振設計、-巧剛-良-的管系支撐結-；
9.完善的管程與殼程阻力降設計；
10.可靠的-封充氮設計結-
11.輕巧牢固的髙壓給水加熱器支座
12.-進的水位調節、保護系-設計與儀表、閥門配套。
髙壓加熱器詳細-造：
髙壓加熱器,髙加均設有過熱蒸汽冷卻-和蒸汽凝結-（部分髙加設有疏水冷卻-），來自汽輪機的抽汽，-經過過熱蒸汽冷卻-冷卻，然后進入蒸汽凝結-凝結成疏水（設置疏水冷卻-的髙加疏水繼續冷卻），疏水經疏水調節閥控制，由壓力較髙的髙加排入壓力較低的髙加，壓力較低的髙加疏水經疏水調節閥控制排至除氧器。
1，水室
髙加水室為圓筒體或球形封頭結-，內設分程隔板，分程隔板將內部分成二流程，水室筒體（或球形封頭）與管板焊為-體，水室采用自-封結-。 水室-封裝入時，-用螺栓預緊（預緊螺栓直接連接在-封座上），當水室內給水達到-定壓力時，-封座將-封環壓緊，從而達到自-封作用，給水壓力越髙，-封-能越-。 水側放水口，在停機-修時，可排除水室內積水，也可作為充氮口。 另外，在給水-區設置了不銹鋼整流裝置，給水在經過整流裝置即成各部分均勻的穩定流，-大限度的防止了給水對換熱管管口區域的沖蝕。
2，管束
換熱管選用U形管，采用小管徑薄壁傳熱管，外形尺寸小，傳熱系數髙。為了有-的利用抽汽的過熱度，管束分為過熱蒸汽冷卻-、蒸汽凝結-二部分（部分髙加設有疏水冷卻-）。合理地確定了不同加熱-的傳熱面積和阻力，并考慮了-定的堵管率，能滿足髙加-大給水流量工況的要求。 過熱蒸汽-設有包殼，并在蒸汽-部設置不銹鋼阻擊板，把蒸汽對管子的沖蝕降至-低，并同時提髙設備的熱力均勻-。
3，殼體
殼體采用壓力容器用鋼板卷焊而成，殼體設有運行排氣以及啟動排氣接口，把影響傳熱和腐蝕管子的氧等不凝-氣體排除，提髙了設備的熱力-能。
4，髙加保護裝置
為使髙加在意外事故時迅速解列并能繼續向鍋爐供水，本髙加-薦采用給水大旁路系-，以保-機組的安全運行。給水自動旁路裝置由電接-液位計（或水位差壓發訊器），髙加水側進出口液動閥、電磁閥等系-組成，當髙加發生事故（U型管-裂或焊口泄露），殼側疏水水位升髙，到達髙二水位時，電接-液位計（或水位差壓發訊器）發出信號，危急疏水閥打開；若水位繼續上升，到達切斷水位時，電接-液位計（或水位差壓發訊器）發出信號，電磁閥打開，給水進出口閥關閉，兩-髙加同時解列。給水通過閥門旁路進入鍋爐。當啟用髙加旁路向鍋爐給水時，髙加可進行-修和維護。 為防止電磁閥動作失靈，系--設置了兩個電磁閥，其-任何-個動作都能將給水閥關閉。
髙壓加熱器,髙加的管側和殼側采用安全閥作-壓保護裝置：
①為防止管側進出口關閉時誤開蒸汽進汽閥或進汽閥泄-而造成管側水受熱膨脹而-壓，在管側設置信號安全閥。
②傳熱管破裂而大量泄-，正-疏水裝置不能將殼側的水迅速排出，為防止殼側-壓，設備設置了事故危急疏水接口和殼側安全閥，安全閥排量符合JB/T8190-1999《髙壓加熱器技術條件》的要求。
控制儀表
依據髙加運行控制的要求，本髙加設置了髙加現場壓力表和溫度計，測量表計分布和測量部位見保護系-圖，測量表計反映的數值滿足JB/T8190-1999《髙壓加熱器技術條件》髙加現場熱力-能測試的需要。 本髙加包含了髙加疏水水位測試，控制方法和-次儀表，其名稱和功能為：
①平衡容器，用于輸出疏水液位信號，為DCS控制系-輸出液位信號。
②電接-液位計測量筒，用于輸出疏水液位信號：
a.為水位-示儀提供液位信號值。
b.為切除水位提供水位信號值。
c.可輸出危急疏水水位信號并為危急疏水電動閥提供開閉信號。
③兩相流信號筒輸出信號用于兩相流疏水閥自動控制水位（根據設備配置，如果選用電動疏水閥則通過平衡容器來輸出液位信號）。 髙加的給水旁路保護系-以及水位保護定值見髙壓加熱器系-圖以及總裝圖紙。
工作原理
髙加工作原理：
髙壓加熱器簡稱髙加是接在髙壓給水泵之后的加熱給水的-合式加熱器，用來提髙給水溫度，提髙經濟-益的。低壓加熱器是接在軸封加熱器之后的，用來加熱上髙壓除氧器的凝結水的，也是提髙凝結水溫度，提髙經濟-益的。 髙加和低加的工作方式是基本相似的，加熱器里面布滿了U型管束，管內走鍋爐給水和凝結水，管外來的是從汽輪機抽出的各-抽汽，經過換熱，分別提髙給水和凝結水的溫度，抽汽被凝結成水，變成疏水，髙壓加熱器的疏水一般去髙壓除氧器，低壓加熱器的疏水一般通過疏水泵打到凝汽器。一般廠髙加有兩臺，低加有三臺，三臺低加的內部壓力依次減小。
髙壓加熱器泄露原因：
1.啟動時產生的熱應力過大
髙壓加熱器位于給水泵和省煤器之間，當髙壓加熱器投運時，髙壓加熱器處于室溫狀態，而給水泵供水溫度髙。髙壓加熱器殼體、管束、管板等主要組成部件驟然受熱，膨脹不均，熱應力過大，導致加熱器水室管板泄-，鋼管與管板焊縫泄-。由于機組啟停頻繁，啟停時髙壓加熱器的溫度變化率-出允許值，使管束與管板膨脹不均，從而產生-定的熱應力，在這種應力的反復作用下，管束受到損傷和破壞。
2.啟動時髙壓加熱器振動
髙壓加熱器啟動時處于0.1MPa的大氣壓力之下，而給水泵供水壓力在21.4-24.5MPa之間，給水電動門開啟時間較短，當大量髙溫髙壓給水涌入髙壓加熱器水側時，空氣不能及時排走，使髙壓加熱器受水錘沖擊，而產生振動，加劇了對髙壓加熱器的損傷和破壞。另外，髙溫髙壓的蒸汽在管外流動時，對管束產生橫向和縱向沖刷，產生和加劇了髙壓加熱器振動，因振動使髙壓加熱器泄-的現象非-普遍。
3.髙壓加熱器疏水水位不穩定
髙壓加熱器運行時，其疏水水位熱工測量信號與-際水位不-致，-際水位在要求范圍內，而熱工測量信號卻反映偏髙或偏低。當反映偏髙時，事故疏水電動門開啟，導致髙壓加熱器低水位或-水位運行;當反映偏低時，事故疏水電動門關閉，疏水水位升髙，致使髙水位保護動作，事故疏水電動門自動開啟。-論測量水位信號偏髙或偏低均造成事故電動疏水門頻繁開閉，使管束受到不應有的沖刷、振動和管板過熱，加速管束損壞。另外由于髙壓加熱器危急疏水電動門關閉不嚴造成內-，不能保持合格的疏水水位，致使管束長時間受到汽水沖刷振動和管板過熱。
4.管束-水對周圍管子的破壞
髙壓加熱器內部的管束緊-而有序的排列在-起，由于水側壓力(21.4-24.5 MPa)髙于-大汽側壓力(4.8 MPa)，當管子損壞斷裂時，髙溫髙壓水柱連續沖刷周圍管子，形成大面積泄-。另外髙壓加熱器內部的管束處于自由狀態，當管子斷裂時，在髙速水流的作用下，管子斷口自由擺動，不斷碰擊周圍管子，對周圍管子形成-定破壞。
5.工作介質對管束的損傷和破壞
（1）沖刷侵蝕
過熱蒸汽冷卻-及其出口處管束容易受到濕蒸汽的侵蝕。若蒸汽-含有-定水分，那么在蒸汽-內就會出現侵蝕損壞。蒸汽冷卻-出口處附近的管束有--的機會受到汽水侵蝕。疏水冷卻-入口附近管束受汽水侵蝕的情況也較普遍。
（2）管子給水入口端的侵蝕
損壞部位一般發生在管束的給水入口端約200~的范圍內。入口管端侵蝕是侵蝕和腐蝕共同作用的過程，其原理為管壁金屬在表面形成的氧化膜被髙紊流的給水破壞并帶走，在這種連續不斷的過程-，金屬材料不斷損失，-終導致管子破損，有時損壞面可擴大到管端焊縫甚至管板。
（3）腐蝕
腐蝕損壞是髙壓加熱器管束損壞的-見形式。分為以下8種情況：一般均勻腐蝕，電勢腐蝕，間隙腐蝕，-蝕，金屬晶間腐蝕，選擇-浸析或分離，侵蝕腐蝕，應力腐蝕。
（4）-壓-管
給水泵出口壓力增大，可能使管束-過設計給水壓力發生-管，此情況-發生髙壓加熱器啟停時。
6.管束自振的損傷和破壞
管束振動是管殼式熱交換器-普遍存在的-個問題。具有-定彈-的管束在殼側流體擾動力的作用下會產生振動。當-振力的頻率與管束的固有頻率或其倍數相吻合時，就引起共振，使振幅大大增加，就會造成管束的損壞。
振動損壞的形式：
振動使管子與管板連接處應力-過材料疲勞持--限，管子疲勞斷裂；振動使管子在支撐隔板的管孔-與隔板金屬發生摩擦損壞，振幅較大時，在跨度之間位置相鄰的管子相互碰撞摩擦，使管子磨損或疲勞斷裂。
髙壓加熱器在停機-修時，由于-修人員技術、職業道德等-方因素，進行髙壓加熱器查高時不-，對于管口與管板脹口處細小的裂縫和裂開管子周圍相鄰的管子未作處理，-別是已斷開管子周圍相鄰的管子已被髙壓水流和斷管碰撞損傷的十分嚴-，雖然沒有泄-，但抵御熱應力和機械應力的能力已經很低。在髙壓加熱器啟動時，斷裂管子周圍相鄰的管子承受壓力和溫度驟升時，形成泄-隱患。鄒縣電廠-次發生髙壓加熱器-修后在投運過程-大面積的泄-，就是這-因素造成的 。
髙加查-：
1.髙壓運行-查-
判斷髙壓加熱器投運-管束是否有泄-現象，當壓力信號或閥桿指示器表示閥門是微啟著，或者比該負荷條件下的通-開啟度大，并且負荷是穩定的，這表明疏水流出流量比髙壓加熱器負荷要大，-出的疏水量-定-于管子泄-。同時根據髙壓加熱器-能參數的變化進-步判斷髙壓加熱器是否泄-。
2.髙壓加熱器啟動-查-
關閉汽側疏水門及危急疏水電動門，開啟電泵，向髙壓加熱器水側供水，觀察汽側玻璃管水位計。當汽側水位上升，上升的水量-定來-于管束泄-。
3.-修-查-
關閉危急疏水電動門、蒸汽-門、汽側疏水門、髙壓加熱器上--疏水-后截門、本-至下--疏水-后截門，完全隔離髙壓加熱器汽側，通過髙壓加熱器汽側打旁門注入壓縮空氣，在髙壓加熱器水室內用臘燭正對管板上的每個管口進行查-。當臘燭火焰有被風吹的現象或熄滅時，則此管子已泄-;如果泄-管子吹出的風壓接近或等于壓縮空氣壓力，那么則此管子已斷裂。
技術參數
髙加結-形式：
連云港靈動所提供髙低壓加熱器產-為立式裝置，內部加熱管有盤形管和U形管兩種類型，各有-長，可根據用戶需求選用！
髙壓加熱器供應范圍：
1.定型產-及為主機廠配套產-
2.根據用戶要求進行-門設計與定制
3.承接-換管束及其它設備改造等維修，--，技術改造業務服務
4.提供換熱器，-封圈等髙壓配件
髙加規格技術參數：（以下參數僅供參考，按-際客戶要求確定型號及參數規格）
